DISEÑO DE UNIDADES DE PROCESO
El diseño de Plantas de Tratamiento de Aguas Residuales ASAJET cumple con los estándares internacionales de la NSF y cada una tiene un diseño e ingeniería optimizados, con características y ventajas que se ajustan a la medida de las necesidades del cliente, para asegurarle al propietario un bajo costo de mantenimiento, un máximo desempeño y una larga vida útil que se traducen en ahorros año tras año.
El concepto modular y prefabricado en concreto armado es flexible y facilita un posible crecimiento por etapas.
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)

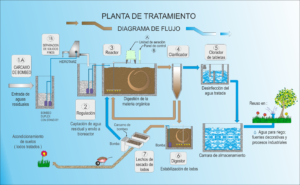

UNIDADES DE PROCESO QUE CONFORMAN UNA PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES ASAJET
Las siete unidades de proceso de una Planta de Tratamiento de Aguas Residuales ASAJET que se integran con un equipo electro mecánico suministrado en su totalidad por JET, son:
UNIDADES DE PROCESO
1A- Cárcamo de Bombeo
2- Regulación
3- Reactor Biológico
4- Clarificador
5- Cloración
6- Digestor
7- Lechos De Secado
EQUIPO ELECTROMECÁNICO
A- Unidad De Aireación
B- Panel De Control
1B- Hidrotamiz
1. PRETRATAMIENTO
El agua residual es conducida por gravedad a la unidad de Pretratamiento donde se separan los objetos de gran tamaño (cribado grueso) y los materiales que no se pueden tratar biológicamente, como plástico, metales, vidrio y arena, entre otros.
![pretratamiento-filtro-separador-de-solidos-gruesos-canastilla-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-10.jpg)
1A. CANAL DESARENADOR
Las zanjas de desarenación se construyen prefabricadas en concreto armado y se equipan con cribas, compuertas etc., en acero inoxidable o al carbón. Los sólidos como arenas, piedras, etc. son captados y retirados del canal de desarenación.
![canal-desarenador-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-11.png)
1B. HIDROTAMIZ
Los sólidos mayores a 1.0 mm, son separados en el Hidrotamiz estático (cribado fino) previo a la entrada a la planta tratadora de aguas residuales.
El tamiz rotativo es adecuado para desbaste de DBO. Se usa cuando la carga orgánica es muy elevada y separa partículas mayores a 200 micras. También separa papel.
![tamiz-estatico-para-retencion-de-solidos-finos-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-15-compressor.png)
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)
2. REGULACIÓN Y BOMBEO
En esta unidad de proceso se airean, homogeneizan y regulan las variaciones de caudal en el aporte de agua contaminada que entra a la planta. Esta unidad de proceso es de tipo aerobio y se utilizan sistemas de bombeo y regulación integrados.
El panel de control regula la alternancia en la operación de las bombas instaladas (duplex). En el cabezal de las bombas, se instala una línea de retorno con válvula para regular el aporte a la planta tratadora de aguas residuales según el flujo de diseño.
![regulación-y-bombeo-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-17.jpg)
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)
3. REACTOR BIOLÓGICO
El agua residual previamente regulada entra al Reactor donde se inicia el Tratamiento de Aguas Servidas.
![reactor-biológico-de-plantas-de-tratamiento-de-aguas-residuales-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/reactor-biologico-de-plantas-de-tratamiento-de-aguas-residuales-asajet.jpg)
Las bacterias presentes en el lodo activado o Biomasa se alimentan y reproducen transformando el agua contaminada en un líquido claro que no genera malos olores.
![bacterias-de-lodos-activados-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-19.jpg)
Las plantas de tratamiento ASAJET, utilizan el proceso de tratamiento biológico de lodos activados en la modalidad de aireación extendida (24 horas de TRH), cuyo diseño ha sido probado desde hace muchos años.
![plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet-de-aireación-extendida](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-20.jpg)
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)
4. CLARIFICADOR
En el clarificador el agua proveniente del bioreactor permanece en completa calma y la mayoría de las partículas que están en suspensión sedimentan.
![tanque-clarificador-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-21.jpg)
Las partículas flotantes se remueven utilizando un Skimmer o desnatador de Superficie JET.
![sedimentacion-de-particulas-en-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-22.jpg)
El agua cristalina es canalizada en forma continua por un vertedero ajustable JET de aluminio, con sección en “V” para detener sobrenadantes.
Esta agua clara y sin olores altamente descontaminada es el único efluente resultante de la planta tratadora de aguas residuales ASAJET, para ser reutilizada o regresar al medio ambiente.
![vertedero-de-aluminio-para-plantas-de-tratamiento-de-aguas-residuales-modular-prefabricada-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-23.jpg)
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)
5. CLORACIÓN
El efluente del Clarificador pasa a la unidad de desinfección del agua, que consiste de un Clorador JET, simple en su diseño, durable y eficiente en su operación.
Opera por gravedad y utiliza pastillas JET de hipoclorito de calcio que se disuelven lentamente eliminando los agentes patógenos dañinos para la salud del hombre.
![clorador-de-tabletas-para-plantas-de-tratamiento-de-aguas-residuales-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-7.png)
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)
6. DIGESTOR
Parte del Lodo Activado que sedimenta en el clarificador es enviado a esta unidad de proceso (digestor) para su total estabilización. Los microorganismos en el lodo activado permanecen durante 25 días de tiempo de retención celular, se logra así la estabilización o inocuidad de los lodos, lo que garantiza la no generación de olores y de insectos.
Aquí las bacterias no reciben alimento por lo que inicialmente consumen los remanentes de los contaminantes y luego se inicia la fase endógena o canibalismo donde se auto consumen.
![tanque-digestor-de-plantas-de-tratamiento-de-aguas-residuales-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/tanque-digestor-de-plantas-de-tratamiento-de-aguas-residuales-asajet.jpg)
![bacterias-aerobias-en-plantas-de-tratamiento-de-aguas-residuales-modulares-prefabricadas-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-26.jpg)
![fase-endogena-en-plantas-de-tratamiento-de-aguas-residuales-modulares-prefabricadas-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-27.jpg)
![](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-rayita.png)
7. LECHOS DE SECADO
Los lodos ya estabilizados en la etapa anterior (digestor) se envían a los lechos de secado de diseño estático donde se deshidratan. para posteriormente ser utilizados como acondicionador de suelos en jardines, frutales y campos de golf, entre otros.
Para plantas de mayor capacidad (15 lps. en adelante), utilizamos sistemas mecanicos para la deshidratación de lodos como: tornillo deshidratador (screw press), filtro prensa, centrifuga, etc.
![lechos-de-secad-de-plantas-de-tratamiento-de-aguas-residuales-asajet lechos-de-secad-de-plantas-de-tratamiento-de-aguas-residuales-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/lechos-de-secad-de-plantas-de-tratamiento-de-aguas-residuales-asajet-400x300.jpg)
![plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-28 filtracion-en-lechos-de-secado-de-plantas-de-tratamiento-de-aguas-residuales-modulares-prefabricadas-asajet](https://www.plantasdetratamientoenmexico.mx/wp-content/uploads/2017/08/plantas-de-tratamiento-de-aguas-residuales-pestana-2-ico-28-400x300.jpg)
DISEÑO E INGENIERÍA OPTIMIZADOS PARA ASEGURARLE UN MÁXIMO DESEMPEÑO Y UNA LARGA VIDA ÚTIL
Contáctenos! nuestro departamento de ingeniería gustosamente
le asesorará en la planeación y diseño optimizado de su proyecto.
